5. Bir tren garının manevra sahasında bulunan şekildeki gibi I ve II numaralı yük vagonları lokomotif yardımıyla doğrusal bir ray üzerinde hareket ettirilmektedir. I ve II numaralı vagonlar sırasıyla 20 ve 30 m/s sabit hızlarla birbirlerine doğru ilerlemektedir. Vagonların çarpışmadan durabilmesi için belirli bir mesafede lokomotif desteği kesilmiştir. Serbest bırakılan vagonlar yavaşlamaya başlamış ve I. vagon 4 m/s2, II. vagon ise 6 m/s2 büyüklüğündeki sabit ivmelerle yavaşlayarak durmuştur.

I., vagonun yaptığı harekete ait a-t ve II. vagonun hareketine ait v-t grafikleri aşağıda verilmiştir.

Soru: Buna göre

Soru: a) I. vagonun a-t grafiğini inceleyerek 4. s'deki hız büyüklüğünü bulunuz.

v=v0​+at=20+(−4)⋅4=4 m/sI. vagonun 4. saniyedeki hız büyüklüğü 4 m/s’dir.

Soru: b) II. Vagonun 0-t grafiğini inceleyerek 3.s'deki hızını bulunuz.

v=−30+6⋅3=−12 m/sII. vagonun 3. saniyedeki hızı −12 m/s’dir. Yani vagon, negatif yönde 12 m/s süratle hareket etmektedir.

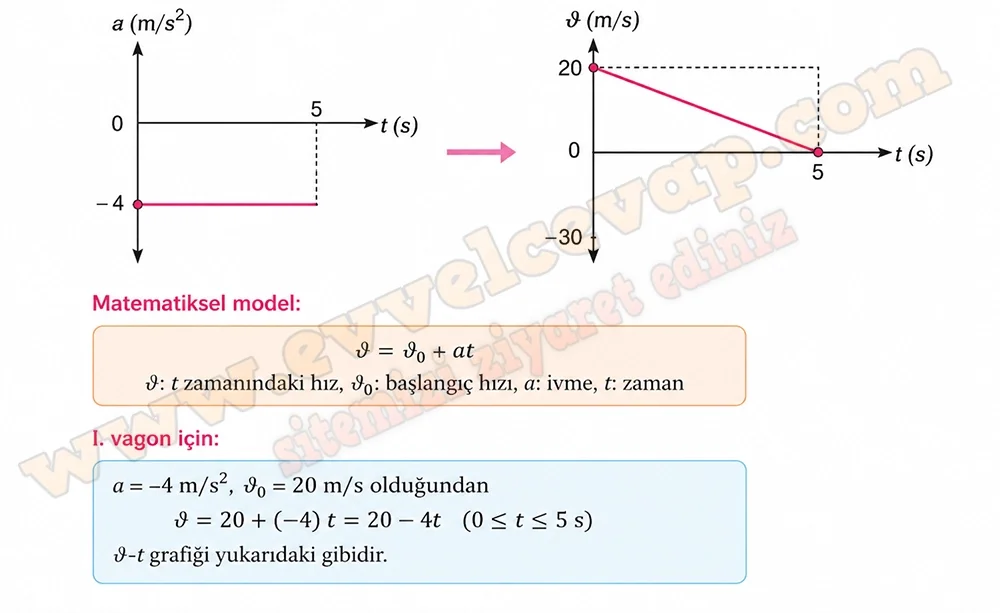

Soru: c) l. vagonun a-t grafiğinden yararlanarak v-t grafiğini çiziniz. Dönüşüm esnasında kullandığınız matematiksel modeli yazınız.

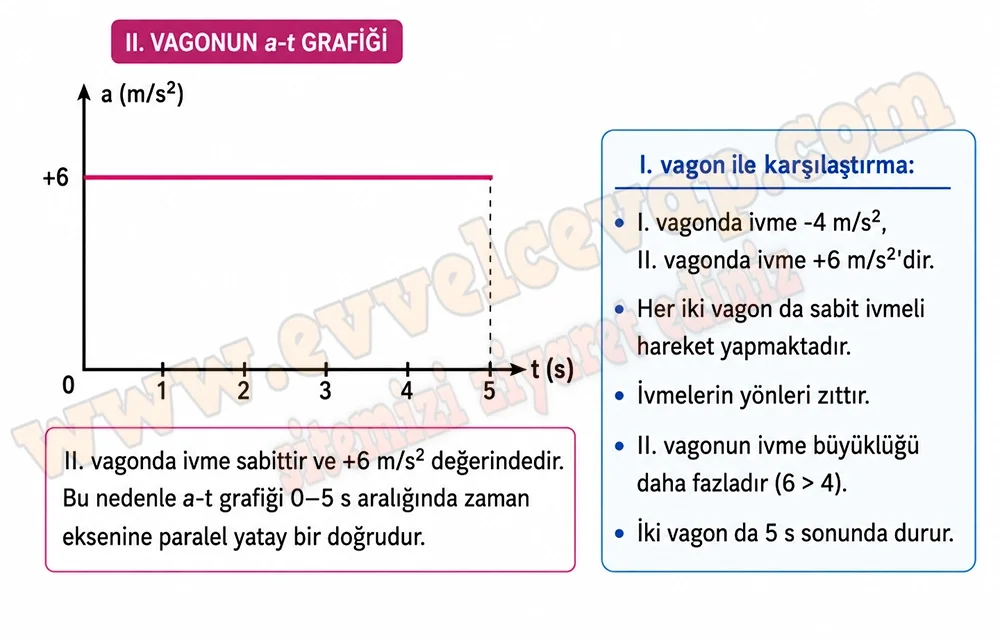

Soru: ç) II. vagonun hareketine ait a-t grafiğini çizerek I. vagondaki grafik değerleri ile karşılaştırarak açıklayınız.
