10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 202
3.7 Soru
Esma, saçlarını kuruturken saç kurutma makinelerinin iki farklı ayarda nasıl çalışabildiğini merak eder ve bunu babasına sorar. Babası, saç kurutma makinesinin devre şemasındaki B anahtarının A anahtarına göre daha sıcak hava üflemek üzere tasarlandığını söyler. Buna göre
Soru: a) Saç kurutma makinesinin B anahtarı kapalıyken neden daha sıcak hava üflediğini açıklayınız.
- Cevap: B anahtarı kapalıyken makinenin daha sıcak hava üflemesinin nedeni, A anahtarı kapatıldığında oluşan toplam direnç değerinin B anahtarı kapatıldığında oluşan direnç değerine göre daha fazla olmasıdır.

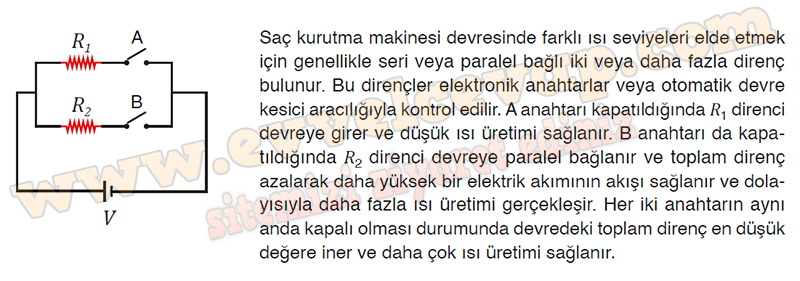

Soru: b) Devre şemasının ne şekilde tasarlanmış olabileceğini arkadaşlarınızla tartışarak çiziniz.
- Cevap:
3.8 Soru
Bir öğrenci, okul projesi için bir elektrik devresi tasarlayacaktır. Öğrencinin elinde 2 adet 8 ü'luk direnç ve değeri bilinmeyen farklı bir direnç (R3) bulunmaktadır. Öğrenci, bilinmeyen direnci bulmak için bu üç direnç ile şekildeki gibi paralel bağlı bir devre oluşturmuştur. Öğrenci, ampermetre ile ana kol akımını ve direnci üzerinden geçen elektrik akımını = 3 A olarak ölçmektedir. Devreye daha sonra 48 V ve 96 V potansiyel fark uygulayarak deneyi tekrarlamaktadır. Buna göre
Soru: a) R3 direncinin değeri kaç Ω olur?
- Cevap: R = 12 Ω

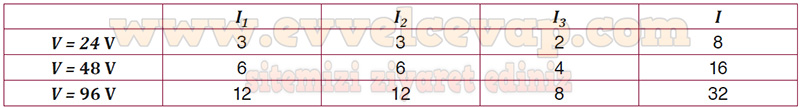

Soru: b) Tabloda verilen değerlere göre boş kalan yerleri hesaplayarak doldurunuz.
- Cevap:
