10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 204
3.9 Soru
Soru: Bir elektrikli ısıtıcının direnç devresi yandaki gibidir. Isıtıcı, farklı ısıtma seviyelerine sahip iki bölümden oluşmaktadır. İlk bölüm 4 Q, 5 Q ve Rdirençleriyle; bölüm 6 O'luk iki dirençle kurulmuştur. Birinci bölümün eşdeğer direnci 2 Q olarak ölçülmektedir. Bu devrede ısıtıcının farklı ısıtma seviyelerini sağlamak için iki farklı akım A, ve A2 ampermetreleri ile ölçülmektedir. A1 ve A2 ampermetrelerinin gösterdiği değerler sırasıyla I1 ve I2 olduğuna göre I1/I2 oranı kaçtır?

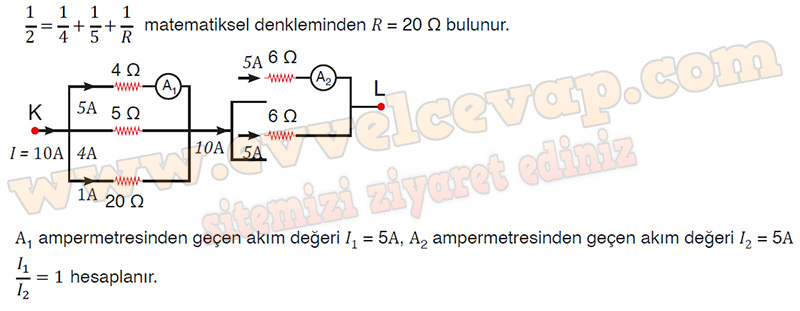

- Cevap:
