9. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 80
 vektörünün başlangıç noktası, kartezyen koordinat sisteminin merkezine getirilir.
A vektörünün bitiş noktasından şekildeki gibi eksenlere paralel doğrular çizilerek düzgün paralelkenar şekli oluşturulur.
Koordinat sisteminin orijininden paralel çizginin x eksenini kestiği noktaya kadar yönlü bir doğru çizilir ve bu doğru Âx olarak işaretlenir. Benzer şekilde koordinat sisteminin orijininden paralel çizginin y eksenini kestiği noktaya kadar yönlü bir doğru çizilir ve bu doğru  olarak işaretlenir. Bu şekilde  vektörünün x ekseni üzerindeki bileşeni Âx ve y ekseni üzerindeki bileşeni Ây elde edilir.
Yandaki şekilde kenar uzunlukları 1 birim olan eşit bölmelendirilmiş düzlemde verilen  vektörünün bileşenlerini x-y düzlemi üzerinde çiziniz. Yaptığınız çizimin aşamalarını kısaca açıklayınız. A vektörünün bileşenlerinin yönlerini ve büyüklüklerini yazınız.
 vektörünün başlangıç noktasına x-y koordinat sistemi çizilir.  vektörünün bitiş noktasından x ve y eksenlerine paralel doğrular çizilir. Koordinat sisteminin başlangıç noktasından çizilen paralellere kadar vektör çizilir. Bu şekilde  vektörünün x ve y eksenlerindeki bileşenleri Ax ve  bulunur. Bu durumda “Âx> -x ve  , +y yönündedir.” sonucuna varılır. Birim uzunluktanyararlanılarak Âx ve  bileşenleri 3 birim olarak ölçülür.
12. Alıştırma

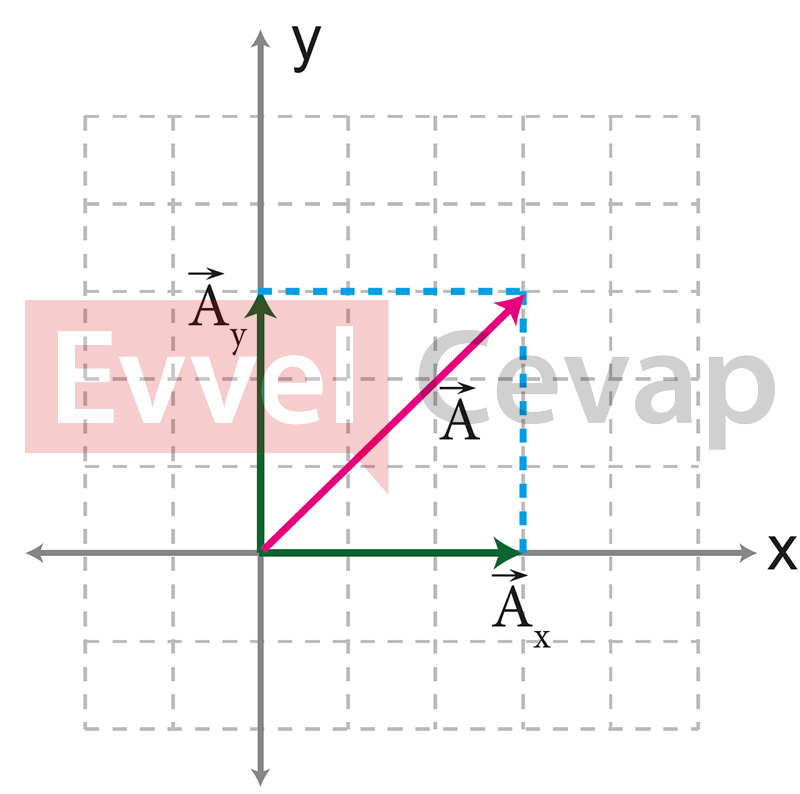

Soru: Şekildeki eşit bölmelendirilmiş düzlemde verilen A vektörünü bileşenlerine ayırınız.
- Cevap:
