10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 167
3.1. Etkinlik
Adı: SU TESİSATI İLE BASİT ELEKTRİK DEVRESİNİ KEŞFETAmaç: Basit elektrik devresine yönelik potansiyel fark, elektrik akımı ve direnç kavramlarının tanımına ilişkin analojik (benzeşimsel) akıl yürütebilmeSüre: 35 dk.Yönerge: Aşağıdaki işlem basamaklarını sırasıyla takip ederek etkinliği gerçekleştiriniz. Etkinlik sonunda değerlendirme sorularını cevaplayınız.
Soru: 1) Yandaki karekodu kullanarak su borusu sistemi ve basit bir elektrik devresini karşılaştıran videoyu izleyiniz. Su tesisatı ve basit elektrik devresindeki görsellerden ve izlediğiniz videodan yararlanarak vananın açılması ve anahtarın kapatılması durumunda su tesisatı ve elektrik devresindeki gözlemlerinizi yazınız.
- Cevap: Pompa çalıştırıldığında su, borularda hareket ederek sisteme su akışı kazandırır. Borudan geçen suyun akış miktarı (debisi) pompanın gücüne bağlıdır.
Soru: 2) Kireçlenmeden dolayı su tesisatındaki boruda meydana gelen daralmanın suyun akışını nasıl etkileyeceğine yönelik açıklamalar yapınız.
- Cevap: Boru içerisindeki kireçlenme boruda daralmaya neden olur. Bu durum, suyun boruda hareketine karşı direnci artırarak suyun akış hızını ve akış debisini azaltır.
Soru: 3) Anahtar açık konumdan kapalı konuma getirildiğinde basit elektrik devresinde hangi durumun gerçekleşeceğini yazınız.
- Cevap: Devredeki üretecin potansiyel farkı etkisiyle yüklerin negatif kutuptan pozitif kutba doğru hareketlenmesiyle elektrik akımı oluşur.

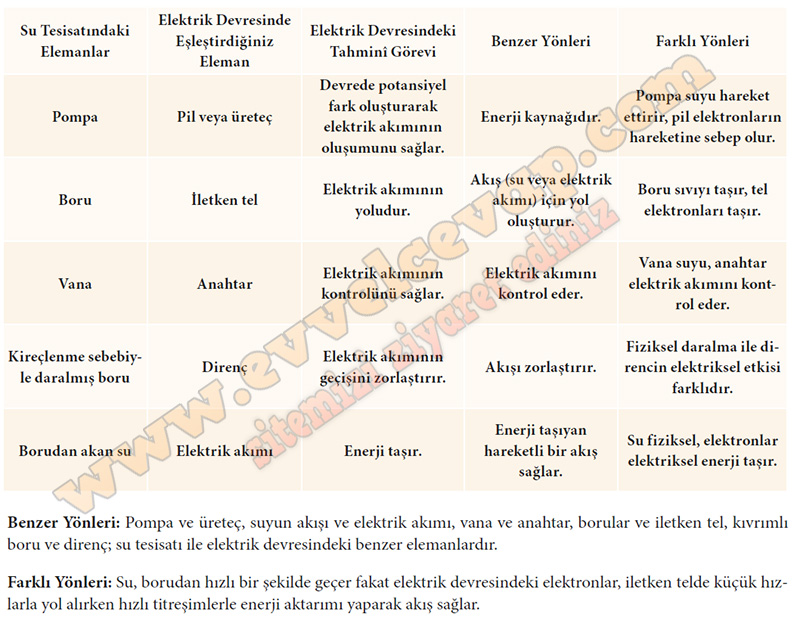

Soru: 4) Su tesisatı ve elektrik devresi modellerindeki elemanları eşleştiriniz. Eşleşme sonucunda bu elemanların elektrik devresindeki rollerine ilişkin tahminlerinizi ve su tesisatı ile elektrik devresi elemanlarının benzer ve farklı yönlerini aşağıdaki tabloya yazınız.
- Cevap:
