10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 176
Soru: c) Kaplarda biriken su miktarları elektrik devresinde hangi kavrama karşılık gelir?
- Cevap: Kaplarda biriken suyun miktarı, elektrik devresindeki yük kavramına karşılık gelir.
Soru: ç) Elektrik akımının bağlı olduğu değişkenleri ve değişkenler arasındaki ilişkiyi diğer gruplar ile tartışarak belirleyiniz
- Cevap: Elektrik devresinde yük, bir iletkenin kesitinden geçen elektriksel yük miktarını; akım, birim zamanda taşınan yük miktarını temsil eder ve zaman ise akımın ne kadar süre boyunca devam ettiğini ifade eder. Dolayısıyla akım sabit olduğunda geçen süre arttıkça devrede taşınan toplam yük de artar. Bu ilişki, elektrik akımının temelini oluşturur.
Değerlendirme
Soru: 1) Basit elektrik devresindeki elektrik akımı, yük ve zaman kavramları su analojisinde hangi unsurlara karşılık gelmektedir?
- Cevap:
✅Elektrik Akımı: Su borusundaki suyun birim zamandaki akışına (debi) karşılık gelir. Elektrik akımı, bir iletkenin kesitinden birim zamanda geçen yük miktarını ifade eder. Bu durum, suyun borudan akış hızıyla benzerdir.
✅Yük: Su borusundan geçen toplam su miktarına karşılık gelir. Elektrik yükü, toplam hareket eden yük miktarını temsil eder. Bu durum, suyun belli bir süre boyunca bir kaptaki birikimi ile doğru orantılıdır.
✅Zaman: Elektrik devresinde akımın sürekliliği zamanla toplam yük birikimini ifade eder. Su analojisinde suyun belirli bir zaman boyunca akış süresini ifade eder.
Soru: 2) Su analojisiyle elektrik akımı, yük ve zaman arasındaki ilişkiyi kendi cümleleriniz ile kısaca açıklayınız.
- Cevap: Elektrik akımı, birim zamanda borudan geçen su miktarına (debi); yük, borudan geçen toplam su miktarına ve zaman, akış süresine karşılık gelir. Suyun daha uzun bir süre boyunca akışı toplam su miktarını nasıl artırıyorsa elektrik devresinde akımın daha uzun süre devam etmesi de toplam yük miktarını artırır.
Soru: 3) İletken bir telin kesitleri şekildeki gibi sırasıyla K, L, M ve kesit alanları ise 2A, A, 3 A olarak verilmiştir. Buna göre tel boyunca kesitlerden geçen toplam yük miktarlarını su analojisi ile karşılaştırarak yazınız.
- Cevap: Su analojisinde farklı genişliklerdeki borulardan geçen toplam su miktarı sabittir. Elektrik devresinde de akım aynı yükü taşıdığından toplam yük miktarı sabit kalır. Elektrik devresinde tel boyunca geçen toplam yük miktarı sabittir.

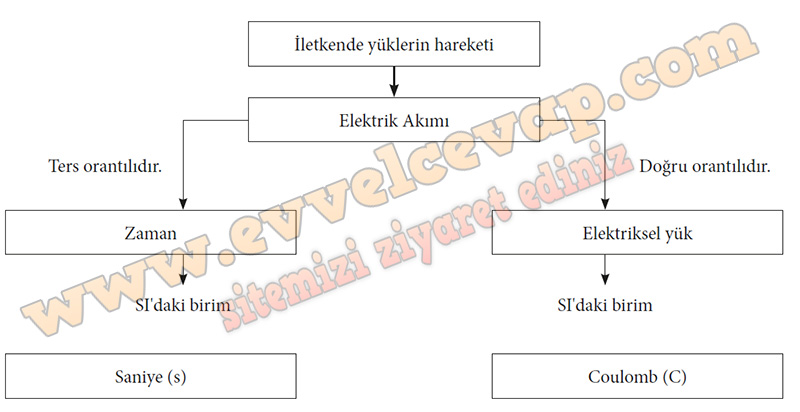

Soru: 4) Bir iletkendeki elektrik akımı ile ilgili değişkenlere ve bu değişkenler arasındaki ilişkilere yönelik kavram haritasını aşağıdaki alanda hazırlayınız.
- Cevap:
