10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 185
Yandaki şekilde iletken kablo, direnç ve üreteçten oluşan basit bir elektrik devresi verilmiştir. Devredeki 3 O'luk direncin üzerinden 2 A akım geçmektedir.Buna göre devrede kullanılan üretecin uçları arasına bağlanacak olan bir voltmetrenin gösterdiği değer kaç olur?
3.4. Soru
Apollo 13'ün görevi sırasında hizmet modülündeki oksijen tankı patlamış ve astronotlar Ay modülünü kullanarak Dünya'ya dönmek zorunda kalmıştır. Bununla birlikte uçak modülündeki bataryalar yalnızca kısa süreli enerji sağlayacak şekilde tasarlanmış olduğundan modülde harcanacak toplam elektrik akımı 20 A'i aşmamalıdır. Astronotların kullanması gereken haberleşme cihazının direnci 2 Q ve potansiyel farkı 28 V iken yaşam destek sisteminin direnci 1 Q ve potansiyel farkı 12 V’tur. Buna göre;
Soru: a) Astronotlar Dünya’ya dönebilmek için cihazları nasıl kullanmalıdır? Açıklayınız.
- Cevap: Astronotların sınırlı enerji kaynaklarını en verimli şekilde kullanmaları gerektiği için astronotlar, enerji tüketimini minimumda tutmalıdırlar. Çalışması zorunlu olmayan cihazlar kapatılmalıdır. Yalnızca temel iletişim ve hayati fonksiyonları destekleyen cihazlar açık bırakılmalıdır. Sisteminin çektiği akımı azaltmak için direnç değeri yüksek olan cihazlar seçilmelidir. Daha az akım çeken cihazlar bataryanın daha uzun süre dayanmasını sağlar. Bu şekilde cihazların enerji tüketimi dikkatli bir şekilde yönetilerek bataryanın ömrü uzatılır ve astronotların Dünya’ya dönüşleri güvence altına alınabilir.

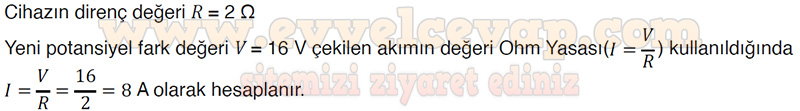

Soru: b) Haberleşme cihazındaki potansiyel fark 28 V'tan 16 V'a düşürüldüğünde cihazın güç kaynağından çektiği akım kaç A olur?
- Cevap:
