10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 186
Çalışma Yaprağı
Soru: Aşağıda verilen sorulan yönergelerine göre cevaplayınız. Çalışma yaprağı öğretmeniniz tara' tından "Bütüncül Dereceli Puanlama Anahtarı" ile değerlendirilecektir.
Zeynep ve Haşan; basit bir elektrik devresindeki ana kol elektrik akımını ölçmeyi öğrenmek amacıyla laboratuvarda ampermetre, iletken kablolar, üreteç ve direnç kullanarak iki farklı basit elektrik devresi oluşturmuşlardır. Zeynep, şekildeki gibi 2 Ü’luk bir direnç ve 10 V’luk üreteç; Haşan ise 5 ü’luk bir direnç ve 20 V’luk üreteç kullanarak kendi devrelerini kurmuşlardır. Buna göre;

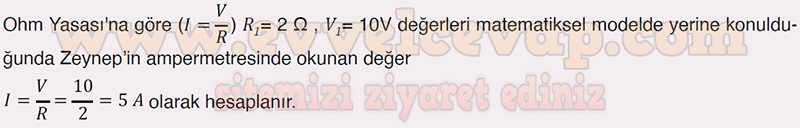

Soru: a) Zeynep’in A1 ampermetresinde okuduğu değer kaç A olur?
- Cevap:

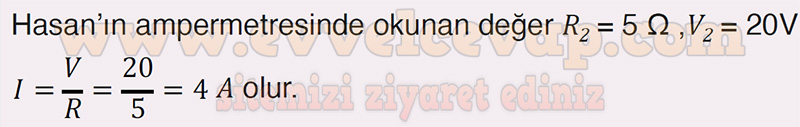

Soru: b) Hasan’ın A2 ampermetresinde okuduğu değer kaç A olur?
- Cevap:

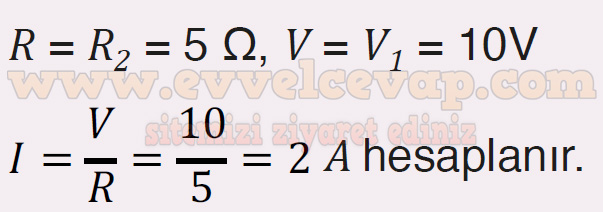

Soru: c) Zeynep kendi üretecini ve Hasan’ın direncini kullanırsa A1 ampermetresinde okunan değer kaç A olur?
- Cevap:
Soru: ç) Haşan kendi üretecini ve Zeynep’in direncini kullanırsa A2 ampermetresinde okunan değer kaç A olur?
- Cevap:

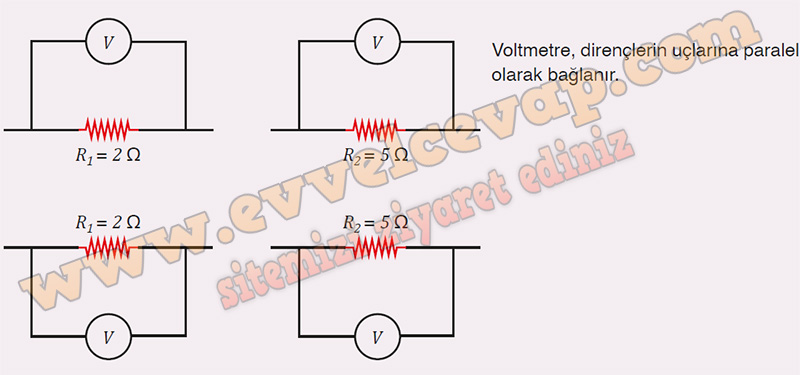

Soru: d) R1 ve R2 dirençlerinin uçları arasındaki potansiyel farkı ölçmek için voltmetrenin devreye bağlanma şeklini çizerek gösteriniz.
- Cevap:
