10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 190
Soru: 2) Dört direncin kaç farklı şekilde bağlanabileceğini gruptaki arkadaşlarınızla tartışınız.
- Cevap: Seri, paralel, 2-seri+2-paralel, 3-seri+1-paralel, 3-paralel+1-seri gibi çok sayıda biçim vardır.
Soru: 3) Dirençlerin farklı bağlandığı devreleri aşağıdaki boş alana şematik olarak çiziniz.
- Cevap:

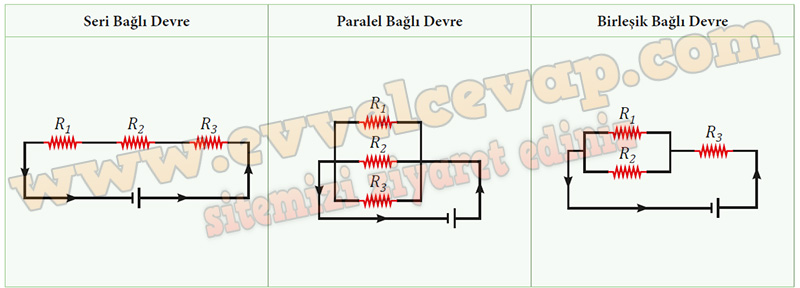

Seri: üreteç–R1–R2–R3–R4 tek hat.Paralel: üreteçten çıkan iki hat; her hatta R’ler.Birleşik: İki direnç seri, bu kol diğer iki dirençle paralel.
Soru: 4) Dirençlerle oluşturduğunuz bağlanma türlerini seri, paralel ya da birleşik olarak tanımlayınız.
- Cevap: Çizdiklerinizi “seri”, “paralel” ve “birleşik” olarak etiketleyin; ölçümle doğrulayın (I ve V).
Soru: 5) Basit elektrik devresindeki bir dirence başka bir direncin seri bağlanması durumunda devrenin eşdeğer direncinin ne olabileceğini ana kol akımı ile ilişkilendirerek tahmin ediniz. Tahminlerinizi yazınız.
- Cevap: Öğrencinin verebileceği muhtemel cevap şu şekilde olabilir: Seri bağlanmada toplam direnç değeri arttığından ana kol akımı azalır.
Soru: 6) Basit elektrik devresindeki bir dirence başka bir direncin paralel bağlanması durumunda eşdeğer direnç değerinin ne olabileceğini ana kol akımı ile ilişkilendirerek tahmin ediniz. Tahminlerinizi yazınız.
- Cevap: Öğrencinin verebileceği muhtemel cevap şu şekilde olabilir: Paralel bağlanmada toplam direnç değeri azalacağından ana kol akımı artar.
Soru: 7) İki direncin seri bağlı olduğu bir elektrik devresinde dirençlerden birine başka bir direncin paralel bağlanması durumunda devrenin eşdeğer direncinin ne olabileceğini ana kol akımı ile ilişkilendirerek tahmin ediniz.
- Cevap: Seri bağlı iki dirençten birine paralel bir direnç eklenirse devrenin toplam direnci azalır. Direnç azaldığı için sabit potansiyel fark altında ana koldan geçen elektrik akımı artar.
Soru: 8) Tahminleriniz doğrultusunda grup arkadaşlarınızla eşdeğer direnç ve ana koldaki akımın büyüklüğü ile ilgili kendi hipotezinizi kurunuz.
- Cevap: Seri devrede eşdeğer direnç, tüm dirençlerin toplamına eşit olur ve devredeki akım toplam dirence bağlıdır. Paralel devrede ise eşdeğer direnç, dirençlerin toplamından daha küçük olur ve ana koldaki akım tüm kolların akımlarının toplamıdır.
Soru: 9) Üç direnç, bağlantı kabloları, üreteç, voltmetre, ampermetre, ohmmetre ile seri, paralel ve birleşik bağlanma türlerine yönelik bir deney tasarlayınız. Tasarladığınız deneyi aşağıda ilgili alana çiziniz.
- Cevap:
