10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 191
Soru: 10) Ohmmetrenin uçlarını direncin uçlarına gelecek şekilde devre tahtası üzerine yerleştiriniz. Ölçtüğünüz direnç değerlerini ilgili alana yazınız.
- Cevap: R1 = 6 Ω R2 = 6 Ω R3= 3 Ω Üretecin potansiyel farkı: 90 V

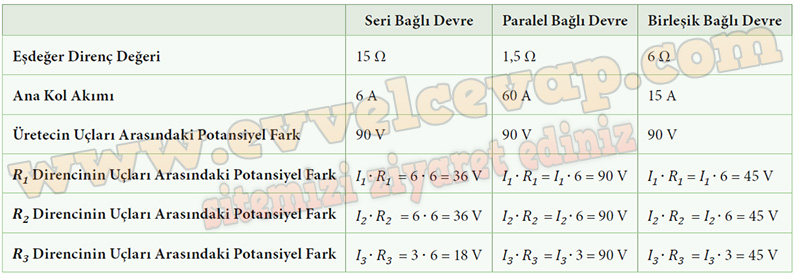

Soru: 11) Ampermetre ve voltmetre ile kurduğunuz devreler üzerinde ölçüm yaparak tabloyu doldurunuz. Hipotezinizi test ediniz.
- Cevap:
Soru: 12) Deney sonuçlarından yararlanarak dirençler üzerindeki potansiyel farklar ile üretecin üzerindeki potansiyel fark arasındaki ilişkiyi yazınız.
- Cevap: Seri bağlı devrelerde üreteçlerin uçları arasındaki potansiyel farkların toplamı üretecin potansiyel farkına eşittir. Paralel bağlı devrede dirençlerin uçları arasındaki potansiyel fark üretecin potansiyel farkına eşittir.

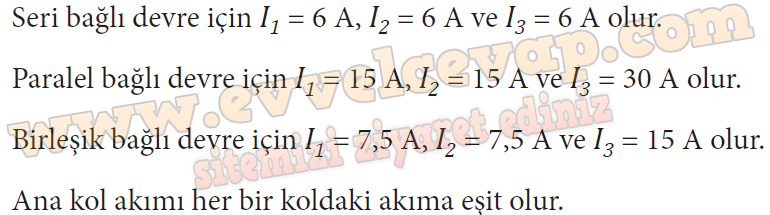

Soru: 13) Ohm Yasasını kullanarak dirençler üzerinden geçen akımları hesaplayınız. Bu akım değerlerini ana kol akımı ile ilişkilendiriniz.
- Cevap:
Soru: 14) Deneydeki gözlemlerinizden çıkardığınız sonuçlara dayanarak voltmetrenin ve ampermetrenin devredeki bağlanma şekillerini yazınız.
- Cevap: Voltmetre devreye paralel ve ampermetre devreye seri olarak bağlanır.
Soru: 15) Ana kol akımını ve Ohm Yasasını kullanarak eşdeğer direncin büyüklüğüne yönelik çıkarımlarınızı yazınız.
- Cevap: Eşdeğer direnç ne kadar büyükse devrenin toplam akımı o kadar küçük olur. Aynı şekilde eşdeğer direnç ne kadar küçükse devrenin toplam akımı o kadar büyük olur. Buna göre Ohm Yasası doğrulanır.

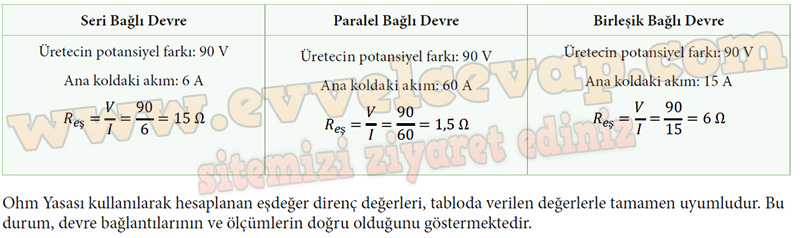

Soru: 16) Elde ettiğiniz ana kol akımını ve üretecin potansiyel fark değerlerini kullanarak eşdeğer direncin büyüklüğünü Ohm Yasası ile test ediniz.
- Cevap:
Soru: 17) Bir elektrik devresine iletken bir telin paralel bağlanması durumunda devre üzerinde ne gibi etkiler meydana gelir? Açıklayınız.
- Cevap: Bir elektrik devresine iletken bir tel paralel bağlandığında devrenin eşdeğer direnci azalır çünkü telin direnci çok küçüktür. Bu durumda elektrik akımı büyük oranda tel üzerinden geçer. Ana kol akımı artar, devre üzerindeki diğer dirençlerden geçen akım azalır ve eğer tel tamamen kısa devre oluşturuyorsa lambalar sönüp devre çalışmaz hale gelebilir.
