Soru: 2) Şekilde su anolojisi kullanılarak A kabına bağlı iki musluktan farklı hızlarda ve farklı miktarlarda suyun her iki kaba akışı gösterilmektedir. Musluklardan akan suyun kapları doldurması elektrik devresinde biriken yük, devreden geçen akım ve akımın devrede geçiş süresi ile modellenmiştir. Buna göre;
Soru: a) Musluklardan akan suyun akış hızı ve muslukların açık kalma süresi artırıldığında kaplarda biriken su miktarındaki değişimi açıklayınız.
- Cevap: Musluktan akan suyun hızı arttıkça birim zamanda kaba daha fazla su dolar. Bu durum elektrik devresindeki akımın şiddetinin artmasına karşılık gelir. Akımın şiddeti arttıkça birim zamanda daha fazla yük taşınır. Musluk ne kadar uzun süre açık kalırsa kaba o kadar fazla su akar. Elektrik devresinde bu durum, akımın daha uzun süre devreden geçmesiyle yük birikiminin artmasına karşılık gelir.
Soru: b) Bu modellemeyi elektrik devresiyle ilişkilendirerek elektrik akımı, yük ve zaman kavramları ile ilişkilendiriniz.
- Cevap: Kapta biriken su miktarı, elektrik devresinde biriken yüke (q); suyun akış hızı, elektrik devresindeki akımın şiddetine (I); musluğun açık kalma süresi ise akımın elektrik devresinden geçtiği süreye karşılık gelir.
Soru: 3) Asya, fizik dersinde Ohm Yasası'na göre devredeki potansiyel fark, elektrik akımı ve direncin birbiriyle ilişkisini deneysel olarak gözlemlemek istemektedir. Potansiyel farkını değiştirebileceği bir güç kaynağı ve iki farklı direnç kullanarak iki ayrı elektrik devresi kurmaktadır. Asya, ilk olarak devredeki potansiyel fark ve elektrik akımı arasındaki ilişkiyi gözlemlemek için basit elektrik devresine farklı potansiyel fark uygulayarak birinci dirençten geçen akımı ölçmektedir. Asya'nın elde ettiği veriler Tablol 'deki gibidir. Daha sonra Asya ikinci direnci kullanarak deneyi tekrarlamakta ve Tablo 2'deki verileri elde etmektedir. Buna göre;

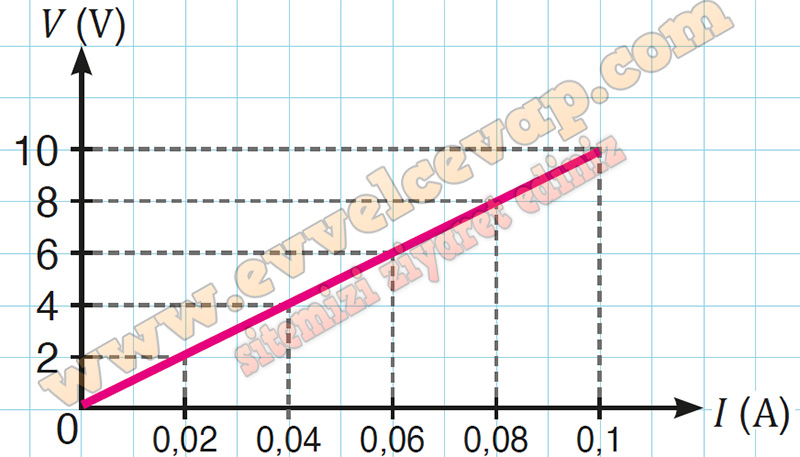

Soru: a) Tablo 1’deki verileri kullanarak devrenin grafiğini çiziniz.
- Cevap:
