10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 227

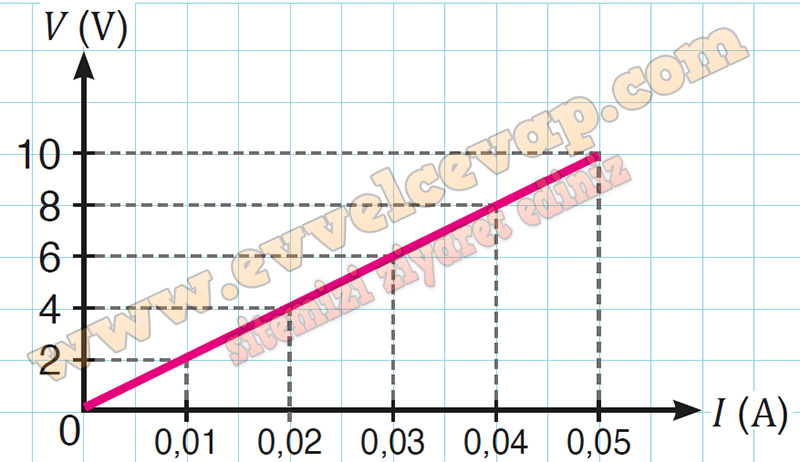

Soru: b) Tablo 2’deki verileri kullanarak devrenin V-I grafiğini çiziniz.
- Cevap:
Soru: c) Çizdiğiniz grafikleri farklılıkları açısından karşılaştırınız.
- Cevap: Her iki grafik, potansiyel fark (V) ile akım (I) arasındaki ilişkinin doğrusal olduğunu göstermektedir. Bu durum potansiyel fark arttıkça akımının da doğru orantılı olarak arttığını ifade eder. Grafiklerin eğimi devrenin direncini verir. Buna göre birinci grafiğin eğiminin ikinci grafiğin eğiminden küçük olması birinci devredeki direncin daha büyük değerde olduğunu gösterir.
Soru: ç) Potansiyel fark ve elektrik akımı arasındaki ilişkiyi açıklayınız. Elde ettiğiniz verileri kullanarak Ohm Yasası’nın matematiksel modelini yazınız.
- Cevap:
- ➡️Grafiklerden elde edilen ilişkiye göre potansiyel fark arttıkça akım doğrusal artar.➡️Grafikte doğrusal bir ilişki olduğundan direnç değeri sabittir.➡️Ohm Yasası’na göre potansiyel fark (V), elektrik akımı (I) ve direnç arasındaki ilişki➡️V = I
- R matematiksel modeli ile ifade edilir.

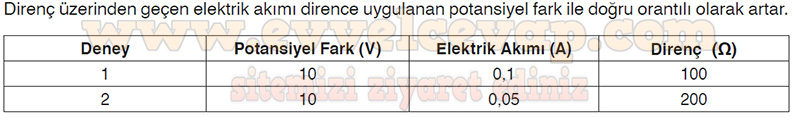

Soru: d) Herhangi bir potansiyel fark değeri için Ohm Yasası’m kullanarak her iki devrede kullanılan direnç değerini hesaplayarak tabloda ilgili alana yazınız. Elde ettiğiniz sonuçları yorumlayınız.
- Cevap:
