10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 234

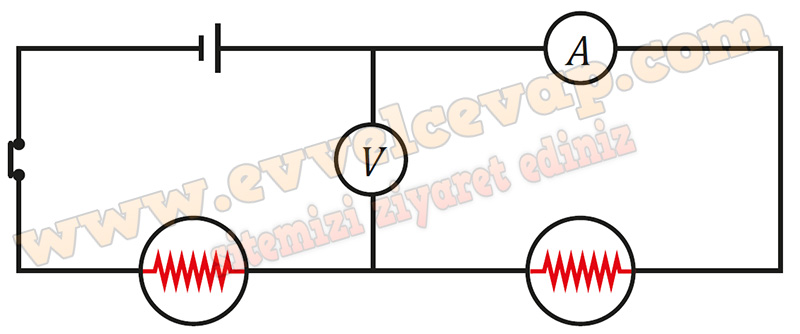

Soru: 10) Hande TÜBİTAK projesi için bir ampermetre, bir voltmetre, 2 Ω’luk direnç değerine sahip iki lamba ve 12 V’luk bir üreteç kullanarak şekildeki gibi bir elektrik devresi kurar. Anahtarı kapattığında 2 numaralı lambanın ışık vermediğini ve voltmetrenin potansiyel fark değerini göstermediğini görür. Buna göre;
Soru: a) 2 numaralı lambanın yanmama sebebini açıklayınız ve ampermetrede okunan değeri hesaplayınız.
- Cevap: 2 numaralı lambaya voltmetre seri bağlandığında lambanın üzerinden akım geçmez, lamba ışık vermez. Ampermetrede okunan değer 6A olur.
Soru: b) Her iki lambanın da yanması için ampermetrenin ve voltmetrenin devreye nasıl bağlanması gerektiğini çizerek gösteriniz.
- Cevap: Ampermetre dirence seri, voltmetre dirence paralel bağlanır.
Soru: c) Çizdiğiniz şekilde ampermetrenin ve voltmetrenin gösterdiği değerleri hesaplayınız.
- Cevap: Ampermetrede okunan değer: 3 A
→ Voltmetrede okunan değer: 6 V olur.
Soru: ç) İlk durumdaki devreye 8 V’luk üreteç bağlandığında ampermetrenin ve voltmetrenin gösterdiği değerler ne olur? Hesaplayınız.
- Cevap: Ampermetrede okunan değer: 4 A
→ Voltmetrede okunan değer: 0 V olur.
