10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 233
Soru: 9) Görselde bir lamba, bir direnç, anahtar ve üreteçten oluşan basit elektrik devresi gösterilmektedir. Devrenin ana kol akımı ampermetre ve direnç üzerindeki potansiyel fark voltmetre ile ölçülmektedir. Buna göre;

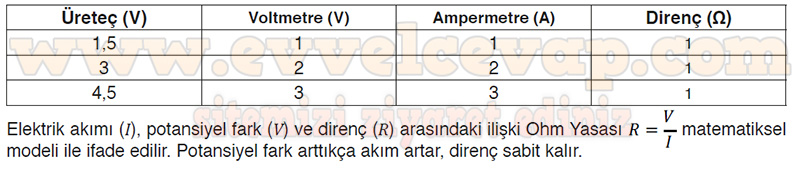

Soru: a) Üreteç değeri 1,5 V iken ampermetre ve voltmetrede okunan değerler tabloda verilmiştir. Tabloda boş bırakılan alanları doldurunuz. Elektrik akımı, direnç ve potansiyel fark arasındaki ilişkiyi belirleyerek Ohm Yasası'nın matematiksel modelini yazınız.
- Cevap:

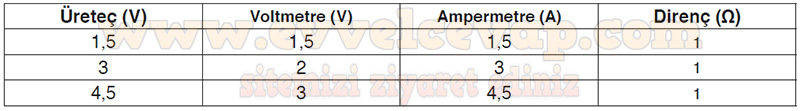

Soru: b) Lambanın devreden çıkarılması durumunda voltmetre ve ampermetrenin gösterdiği değerleri Ohm Yasası’nı kullanarak bulunuz.
- Cevap:
Soru: c) Yukarıdaki elektrik devresinin şematik gösterimi aşağıdakilerden hangisinde doğru verilmiştir?
- Cevap: A
